Настройка ККТ Штрих-М

Материалы для скачивания:

Примечание: Данная статья написана для ККТ Штрих-М, соответствующих ФЗ-54 (Онлайн-касс). Если у Вас ККТ старой модели, то подключение происходит через COM-порт (пункт 4).

1. Под администратором установите драйвер Штрих-М. Следуйте рекомендациям установщика

2. Подключите устройство через USB кабель к ПК.

2.1. ЕСЛИ У ВАС WINDOWS 7. Перейти в «Диспетчер устройств» и ищите подключенную ранее кассу к ПК, если обнаруживаете “Неопознанное устройство VCOM” необходимо совершить установку драйвера. Выбираете «неизвестное устройство VCOM»,жмёте обновить и выбираем «Выполнить поиск драйверов на этом компьютере» Программа для автоматизации розничных магазинов Subtotal - фото 8

Далее выбираете «Выбрать драйвер из списка уже установленных драйверов» и выбираете «порты»,жмете далее.

Выбираете «установить с диска…» Программа для автоматизации розничных магазинов Subtotal - фото 9

Прописываете путь к разархивированному драйверу VCOM который скачали ранее, жмете «ок» и «далее» и соглашаетесь с предупреждением.

Программа для автоматизации розничных магазинов Subtotal - фото 10

По окончанию установки VCOM драйвера, у Вас должно быть как на скриншоте.

3. После установки драйвера, запускаем «Тест драйвера ФР 4.x» от имени администратора. (кликаем на ярлык правой кнопкой мыши и выбираем «запустить от имени администратора»):

Программа для автоматизации розничных магазинов Subtotal - фото 11

4. Нажимаете «Настройка свойств» и вводите настройки, как показано на рисунке (Иногда ККТ Штрих-М не переведена в режим работы через RNDIS – адаптер, тогда сначала через поиск оборудования, нужно узнать на каком COM-порту работает устройство, установить его в настройках, зайти в Таблицы — > 21 Сетевые Интерфейсы и напротив RNDIS поставить 1.

Программа для автоматизации розничных магазинов Subtotal - фото 12

5. Так же необходимо проверить таблицу №16 Сетевой адрес

Программа для автоматизации розничных магазинов Subtotal - фото 13

6. Зайти в Таблицы — > 21 Сетевые Интерфейсы и напротив RNDIS поставить 1:

Программа для автоматизации розничных магазинов Subtotal - фото 14

Необходимо перезагрузить ККТ по питанию.

7. Далее открываете «Сетевые подключения»:

Программа для автоматизации розничных магазинов Subtotal - фото 15

8. Адаптер RNDIS в операционной системе нужно настроить так, как показано на рисунке.

Программа для автоматизации розничных магазинов Subtotal - фото 16

9. Для того, чтобы ККТ смог передавать данные на сервер ОФД через основное сетевое соединение нужно разрешить на основном сетевом адаптере передавать данные из других подсетей. Для этого нужно установить флажок, как показано на рисунке.

Программа для автоматизации розничных магазинов Subtotal - фото 17

10. Наименование ОФД и его ИНН указываем в таблице 19.

11. Теперь устанавливаем приложение Subtotal, следуя инструкциям установщика:

Программа для автоматизации розничных магазинов Subtotal - фото 18

Программа для автоматизации розничных магазинов Subtotal - фото 19



Программа для автоматизации розничных магазинов Subtotal - фото 20

Программа для автоматизации розничных магазинов Subtotal - фото 21

12. После запуска приложения Subtotal появится сообщение о необходимости привязать приложение к точке продаж, выбираем «Для опытных пользователей» и нажимаем на кнопку «Настройки»

Программа для автоматизации розничных магазинов Subtotal - фото 22

13. В открывшемся окне нажимаем кнопку «Привязать» и вводим учётные данные управляющего в Subtotal (те данные, которые Вы вводили при регистрации в Subtotal), далее выбираем магазин и точку продаж:

Программа для автоматизации розничных магазинов Subtotal - фото 23

Программа для автоматизации розничных магазинов Subtotal - фото 24

Программа для автоматизации розничных магазинов Subtotal - фото 25

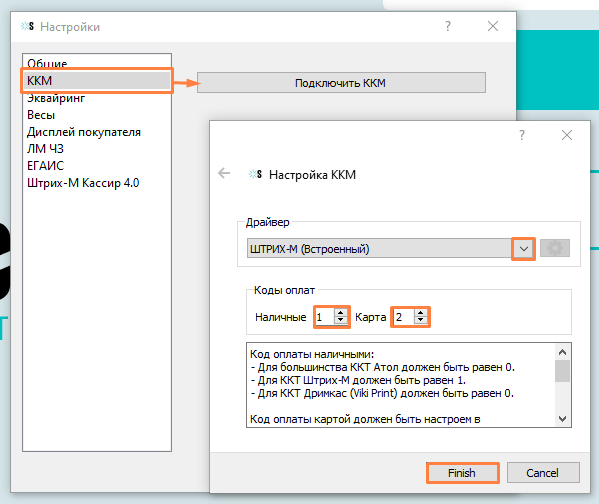

14. В заключительной настройке, выбираем пункт «ККТ», указываем драйвер Штрих-М (Встроенный), Коды оплат «1» и «2».

Программа для автоматизации розничных магазинов Subtotal - фото 26

15. Нажимаете «Finish» и «ok», приложение перезагрузится – на этом настройка завершена.
